F6型法蘭成型機
相關產品：
產品中心
product center

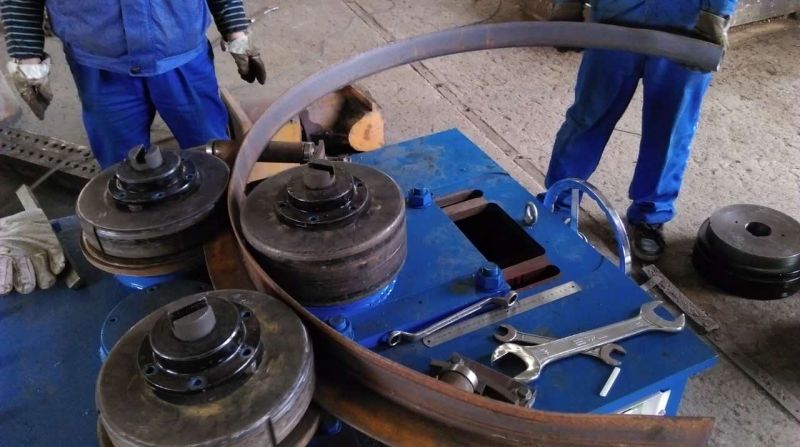

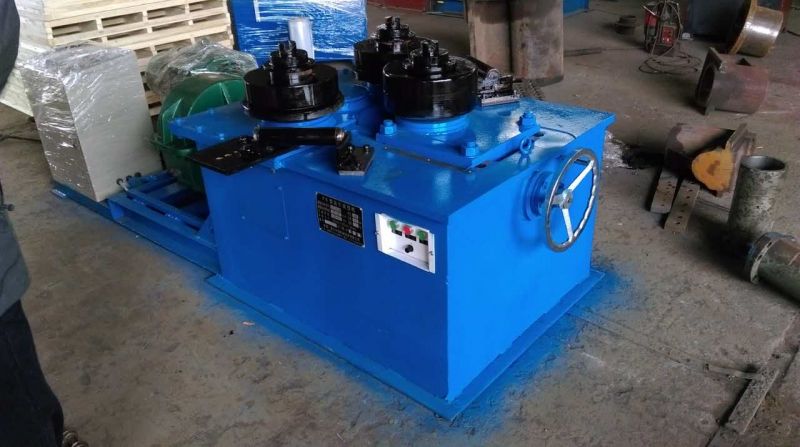

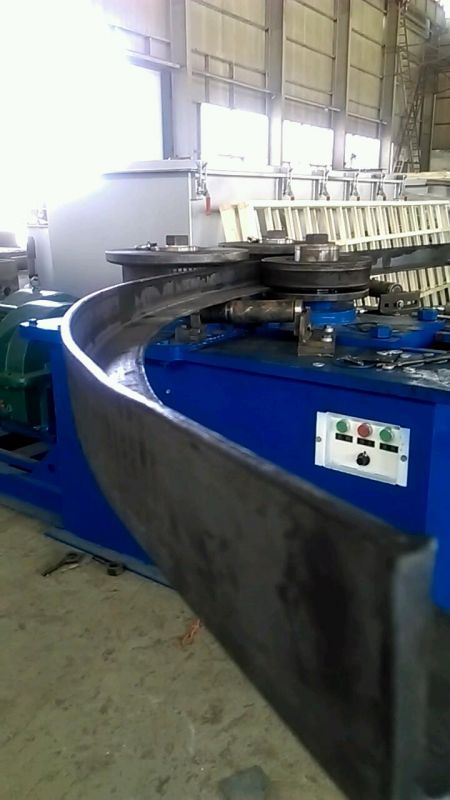

F6型卷圓機是對稱式三輥型材卷圓機，集機電一體，將電動機輸出的較高轉速通過傳動裝置、聯軸器、減速機、齒輪等轉換為所需的大轉矩低轉速，帶動位置固定的兩主動輥實現旋轉運動，為型材行走提供扭矩。被動輥通過手輪前進、后退實現位移，為卷制型材提供所需的加壓力，位移量由數字標尺實時顯示。三個工作輥成等腰三角形分布，通過移動被動輥位置實現這三個點形成的弧線達到所需彎曲半徑，即調整所彎型材的曲率。借助被動輥的壓緊及兩主動輥的旋轉運動，使型材經過多道次連續彎曲，產生永久性的塑性變形，用于常溫狀態下將型材卷制成圓形、弧形、螺旋形等工件。
